Introduction

This page contains complete, bilingual online instructions for building and operating the Radio Soldering Kit — a soldering project that turns a handful of through-hole components into a fully working FM radio with a digital tube display, station memory and adjustable volume.

Esta página contiene las instrucciones completas y bilingües para armar y operar el Radio Soldering Kit — un proyecto de soldadura que convierte un puñado de componentes de inserción en una radio FM totalmente funcional, con pantalla de tubo digital, memoria de emisoras y volumen ajustable.

Assembly video

Video 1 — Full soldering and assembly walkthrough (16:17).

Operating video

Video 2 — Settings and how to use the finished radio (05:27).

Scan here for the online videos

Assembly video

Video 1 — Assembly walkthrough

Operating video

Video 2 — Settings and use

I. Functions

1. When the radio has no stored stations, it automatically searches for nearby stations and stores them (up to 30 stations; any more than that cannot be saved).
2. List management of stored radio stations.
3. Adjustable radio volume.
4. Adjustable search channel threshold.
5. Radio signal strength can be viewed on screen.
6. Includes a power-saving mode.

1. Cuando la radio no tiene emisoras guardadas, busca automáticamente las emisoras cercanas y las almacena (hasta 30 emisoras; no es posible guardar más de esa cantidad).
2. Gestión de la lista de emisoras guardadas.
3. Volumen de la radio ajustable.
4. Umbral de búsqueda de canales ajustable.
5. La intensidad de la señal de radio se puede consultar en pantalla.
6. Incluye un modo de ahorro de energía.

II. Characteristics

1. The upgraded RDA5807 radio has more features and is easier to solder.
2. Paired with the RDA5807 radio module, it offers noise cancellation, bass enhancement, high sensitivity, low noise and strong anti-interference capability.
3. Equipped with a potentiometer offering 15 adjustable volume levels, so you can find the sound level that satisfies you.
4. The digital tube display makes it easier to read the radio channel and signal strength.
5. Includes power-off memory, automatic channel search and channel storage.
6. Includes a power-saving mode that makes the radio more energy-efficient.
7. Power supply: 3 AAA batteries or USB power (choose one).
8. Receiving frequency band: 87–108 MHz.
9. Maximum operating current: approximately 250 mA (with the volume set to maximum).
10. PCB size: 95.5 x 59 mm.

1. La radio RDA5807 mejorada tiene más funciones y es más fácil de soldar.
2. Combinada con el módulo de radio RDA5807, ofrece cancelación de ruido, realce de graves, alta sensibilidad, bajo ruido y una fuerte capacidad anti-interferencia.
3. Incluye un potenciómetro con 15 niveles de volumen ajustables, para encontrar el nivel de sonido que más te satisfaga.
4. La pantalla de tubo digital facilita la lectura del canal de radio y la intensidad de la señal.
5. Incluye memoria de apagado, búsqueda automática de canales y almacenamiento de canales.
6. Incluye un modo de ahorro de energía que hace que la radio sea más eficiente energéticamente.
7. Alimentación: 3 pilas AAA o alimentación USB (elige una de las dos opciones).
8. Banda de frecuencia de recepción: 87–108 MHz.
9. Corriente máxima de funcionamiento: aproximadamente 250 mA (con el volumen al máximo).
10. Tamaño del PCB: 95.5 x 59 mm.

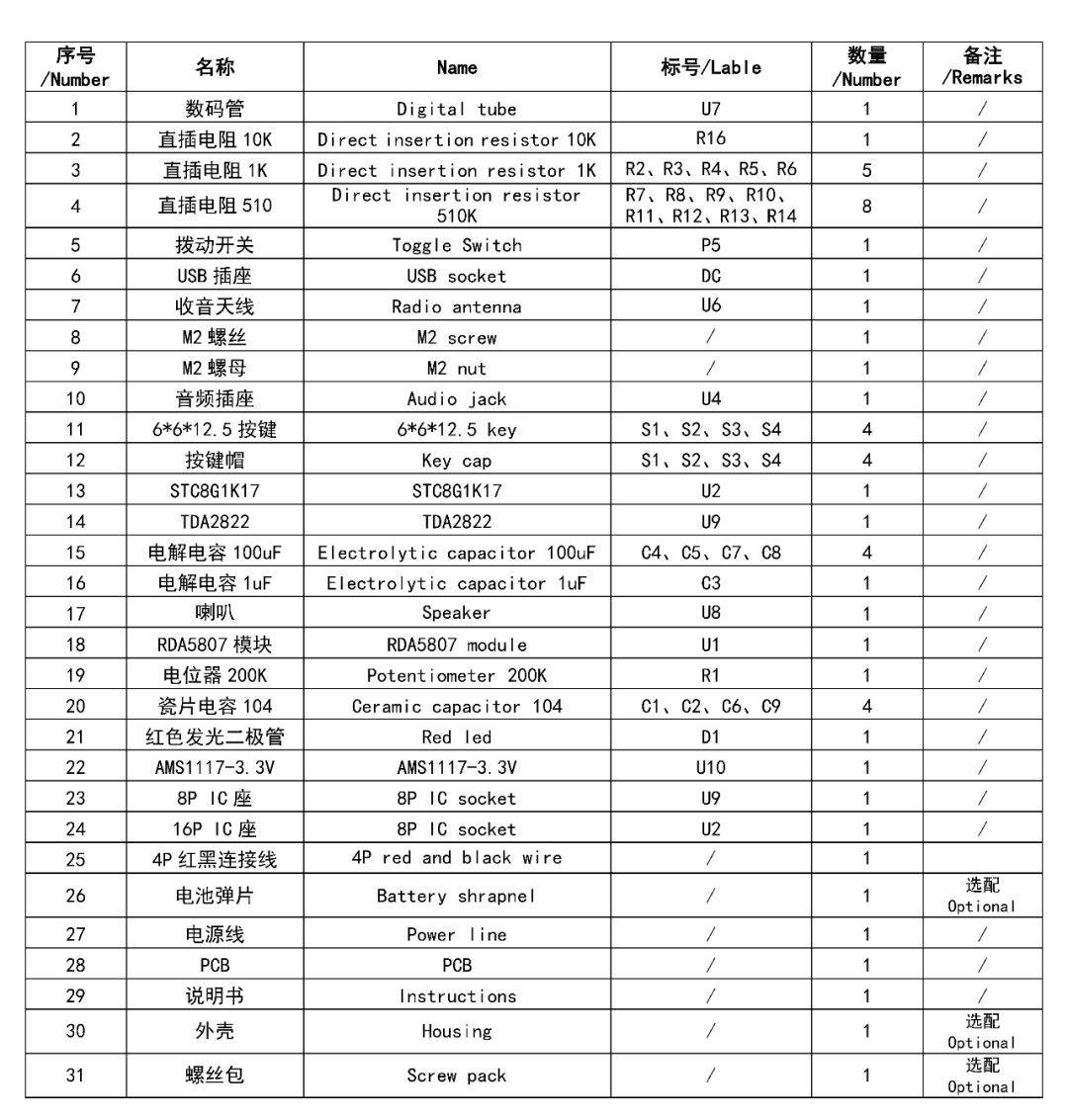

III. Component List (BOM)

Verify the contents of your kit against the bill of materials below before starting.

Antes de comenzar, verifica el contenido de tu kit contra la siguiente lista de materiales.

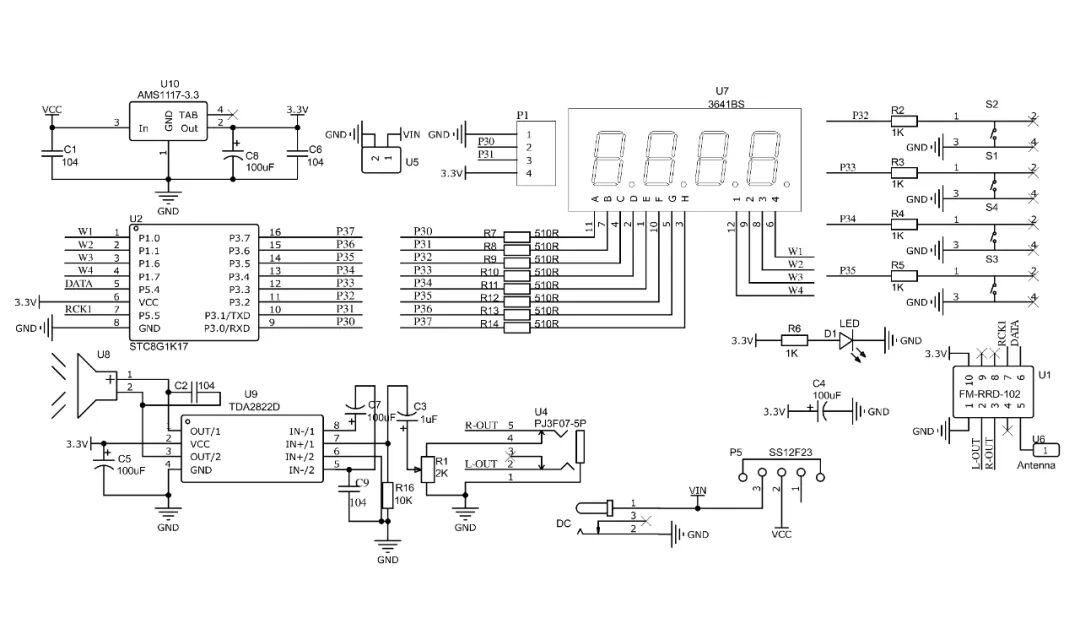

IV. Circuit Principle (Schematic)

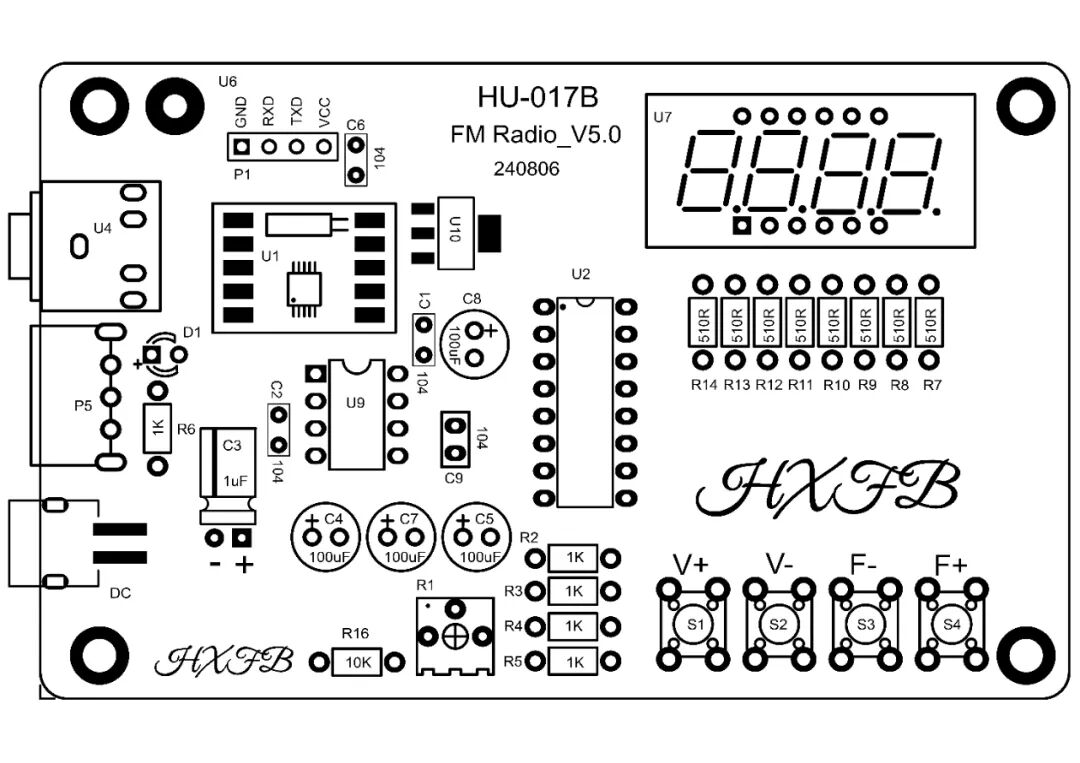

V. Component Map

VI. Soldering Tutorial

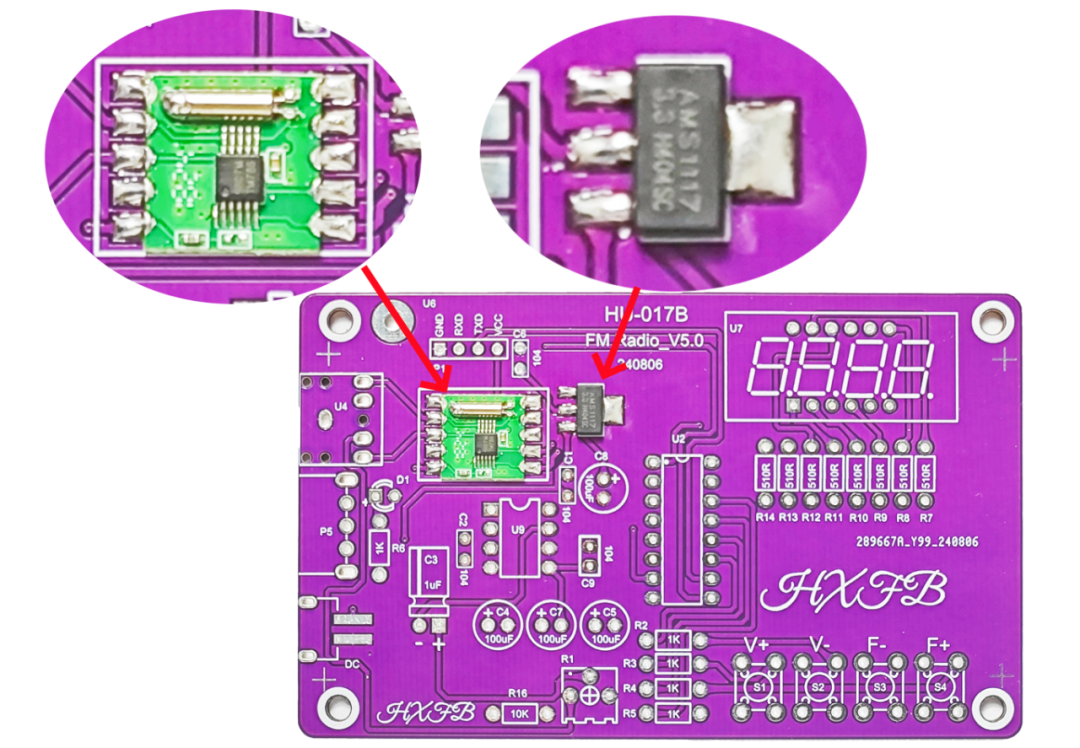

Step 1 — AMS1117 and RDA5807 module. Solder the AMS1117 chip and the RDA5807 radio module.

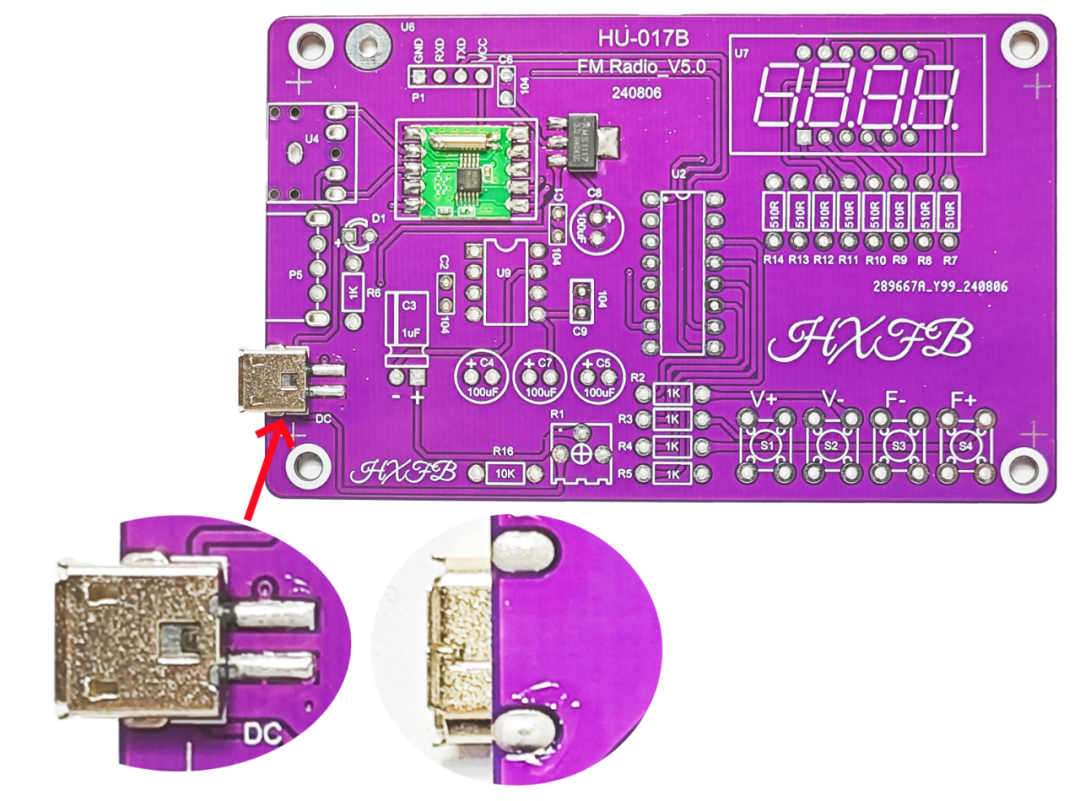

Step 2 — USB socket. Solder the USB socket.

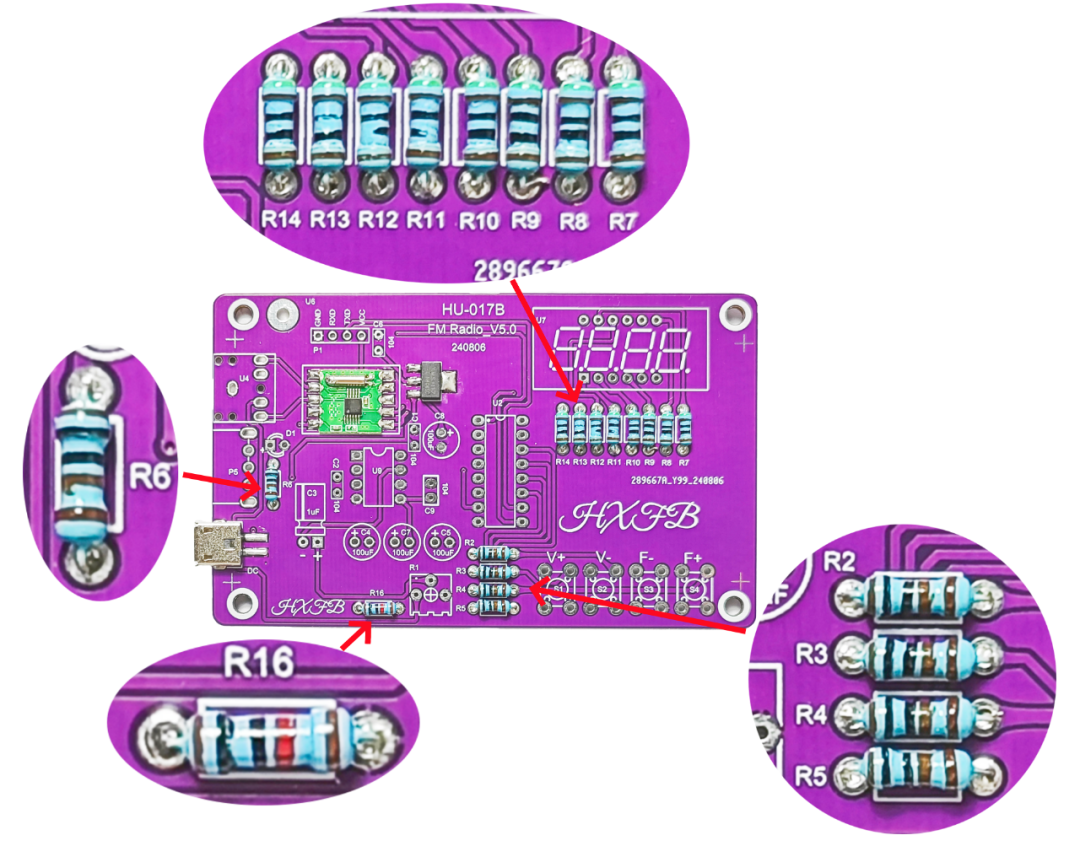

Step 3 — Resistors. Solder the 510 Ω, 1K and 10K resistors. These are 5-band resistors — use the color code and PCB position table to identify and place each one.

Resistor color code reference:

Value	Color code	PCB positions
10K Ω	Brown Black Black Red Brown	R16
1K Ω	Brown Black Black Brown Brown	R2, R3, R4, R5, R6
510 Ω	Green Brown Black Black Brown	R7, R8, R9, R10, R11, R12, R13, R14

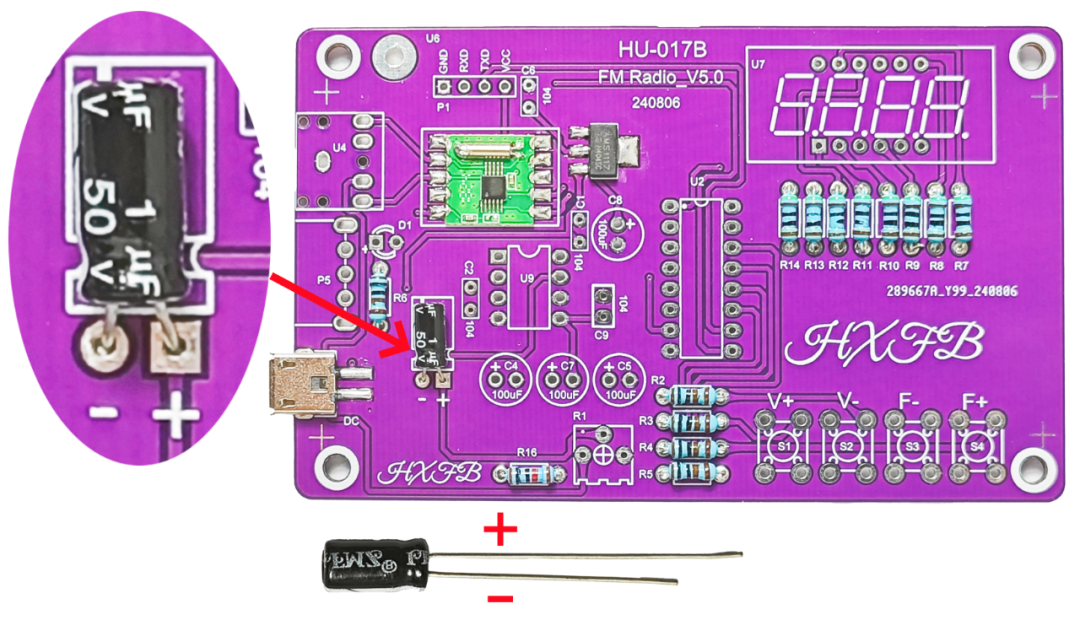

Step 4 — 1uF electrolytic capacitor. Solder the 1uF electrolytic capacitor and bend its leads. (Long leg +, short leg −)

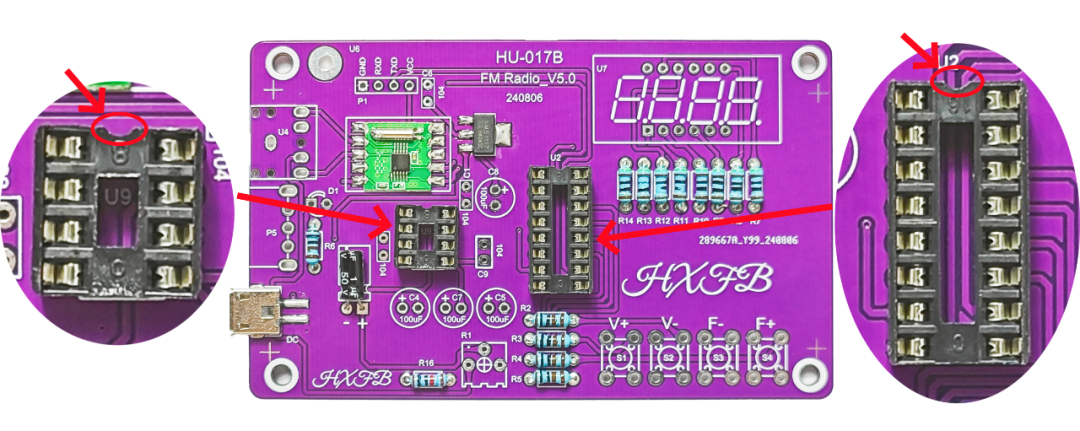

Step 5 — IC sockets. Solder the 8-pin and 16-pin IC sockets. (The notched side of each IC socket must match the notch printed on the silkscreen.)

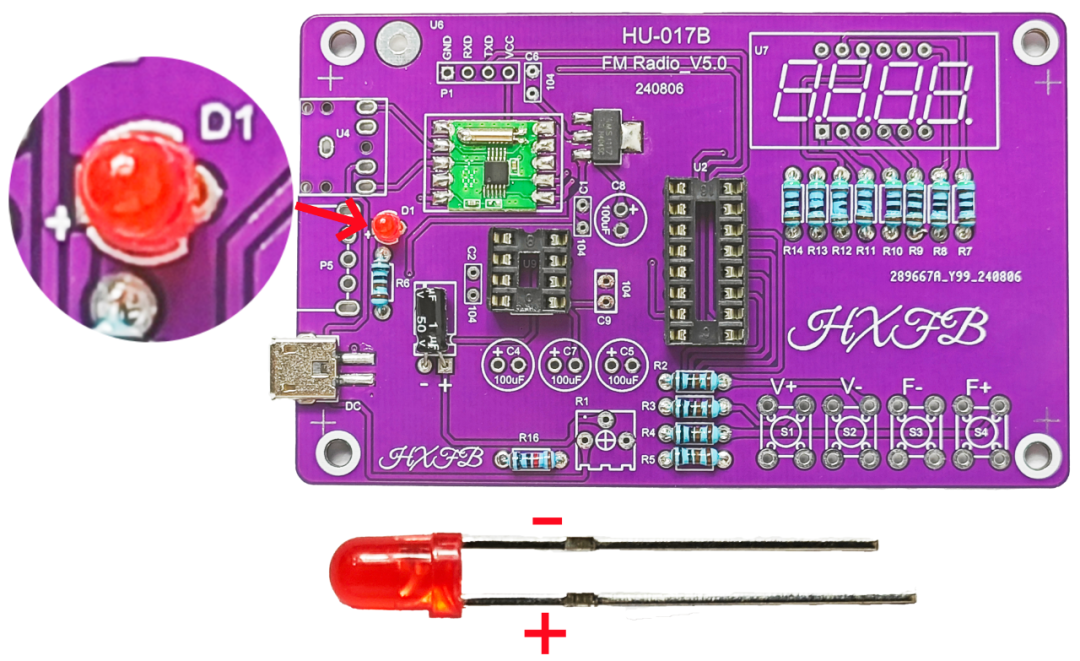

Step 6 — Red LED. Solder the red LED. (Long leg +, short leg −)

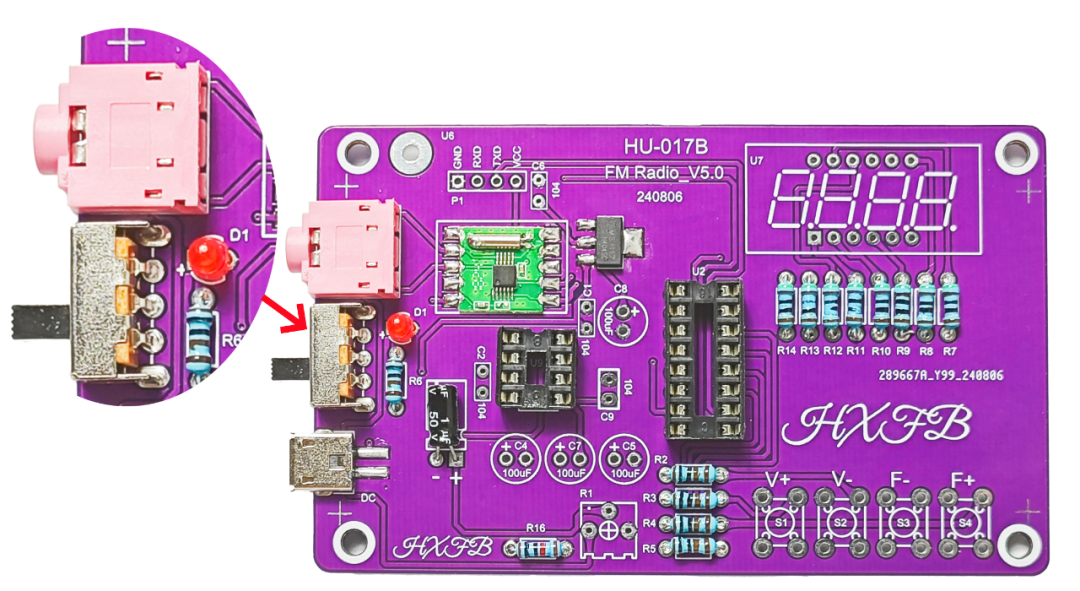

Step 7 — Toggle switch and audio jack. Solder the toggle switch and the audio jack.

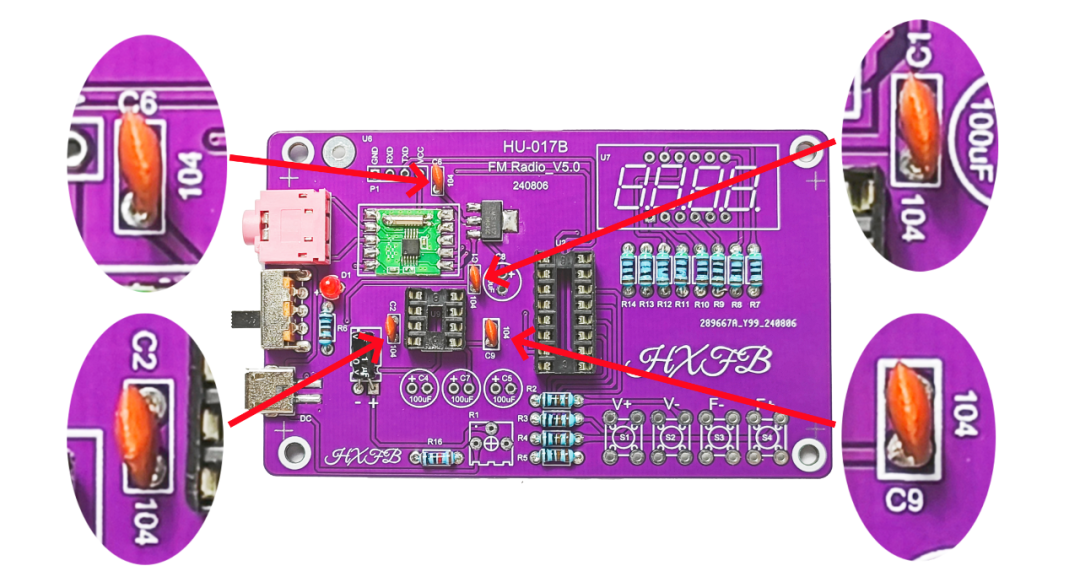

Step 8 — Ceramic capacitors. Solder the 104 ceramic capacitors.

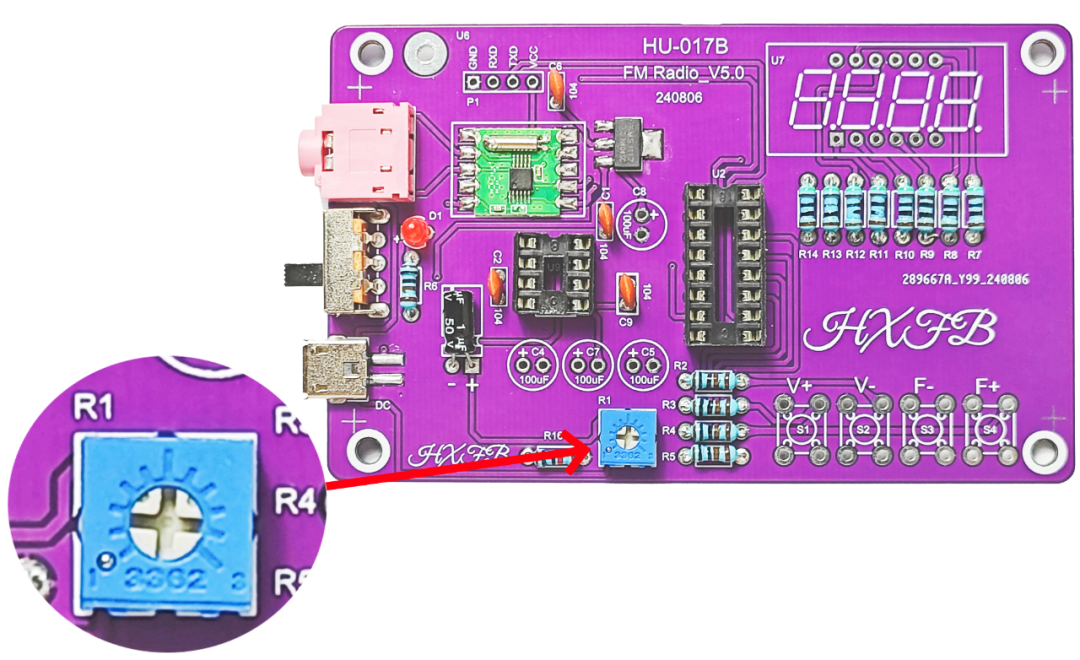

Step 9 — Potentiometer. Solder the 200K potentiometer.

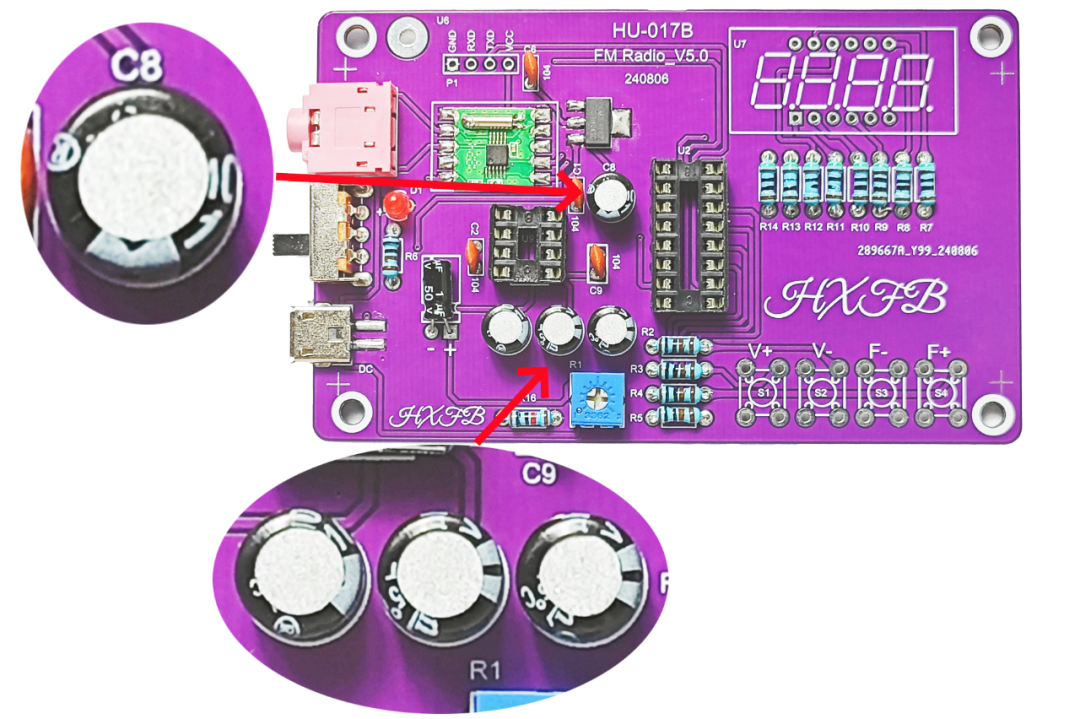

Step 10 — 100uF electrolytic capacitors. Solder the 100uF electrolytic capacitors. (Long leg +, short leg −)

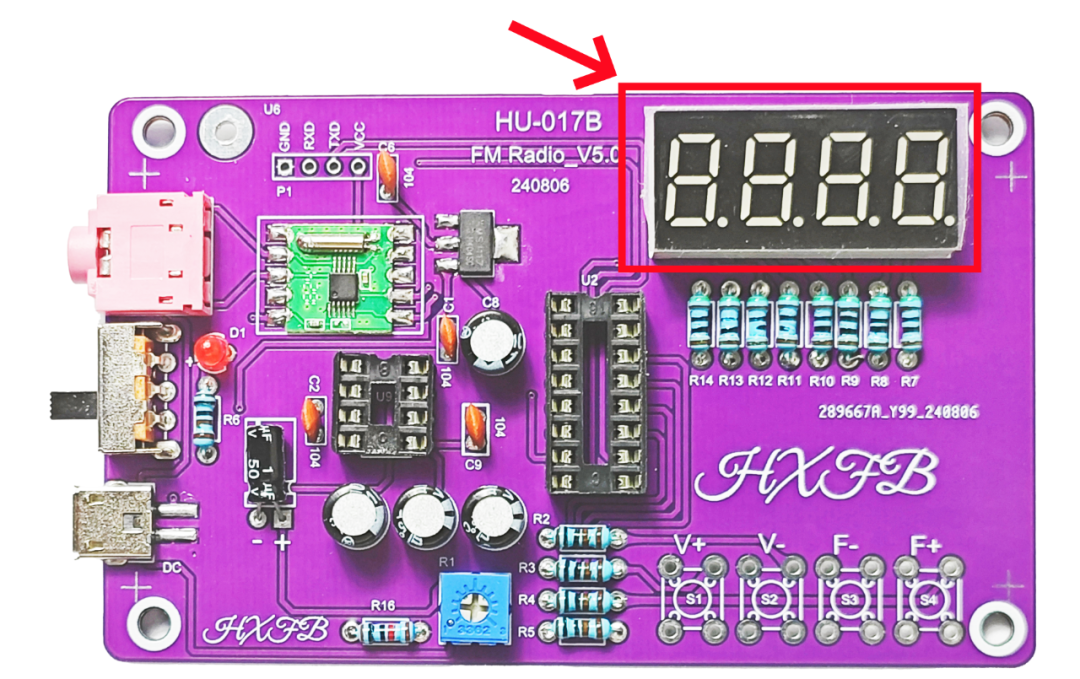

Step 11 — Digital tube display. Solder the digital tube display. (Pay attention to its orientation.)

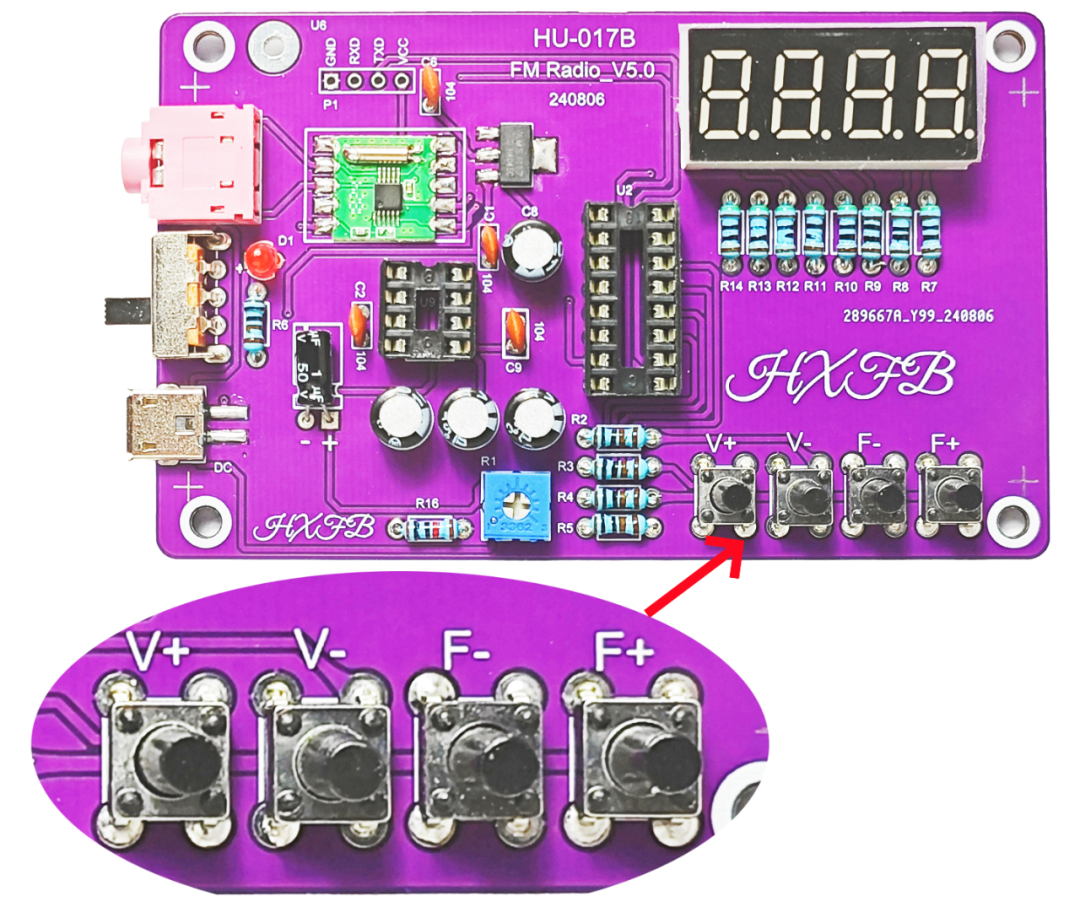

Step 12 — Push buttons. Solder the 6×6×12.5 mm push buttons.

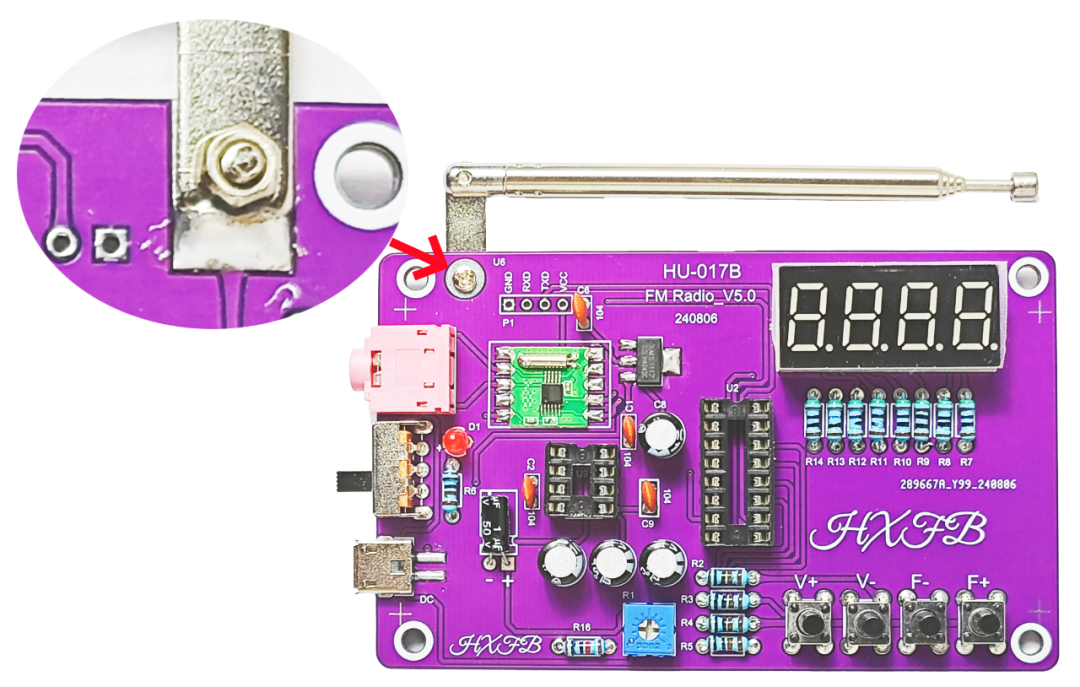

Step 13 — Antenna. Secure the radio antenna with an M2 screw and nut, then solder it.

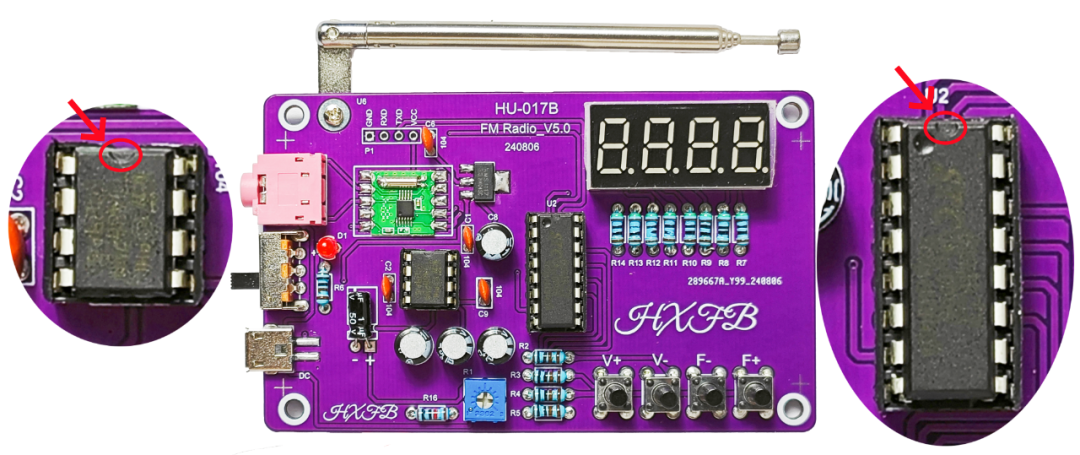

Step 14 — Insert the microcontroller and amplifier. Insert the STC8G1K17 and TDA2822 chips into their corresponding IC sockets. (The notched side of the chip must face the notched side of the socket.)

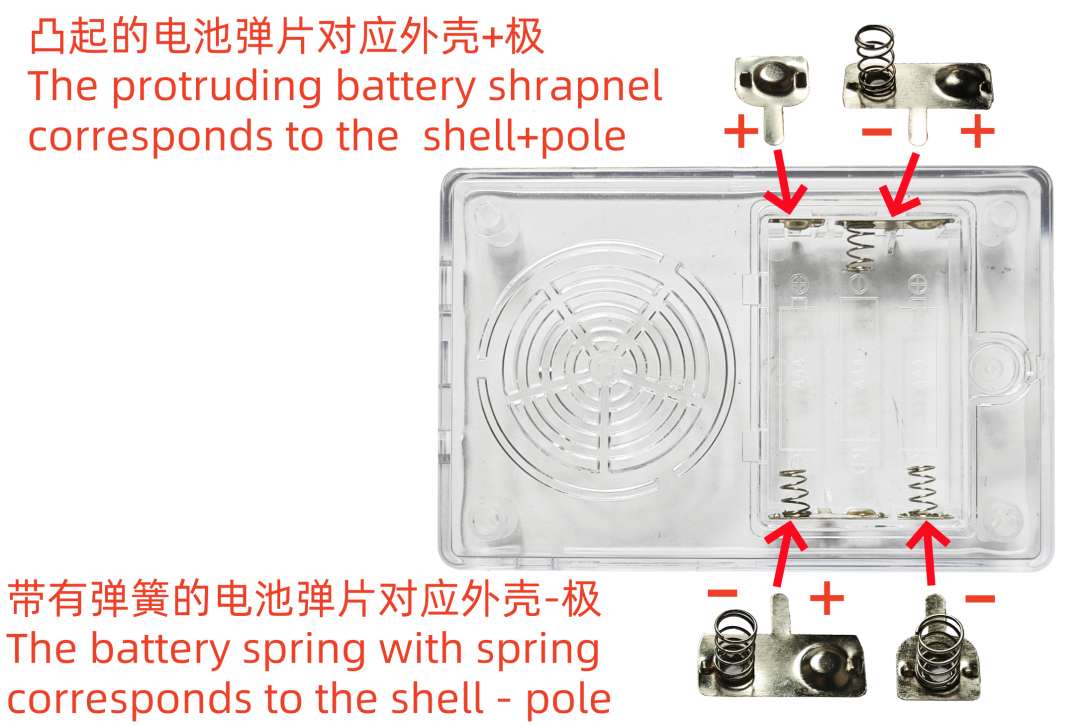

Step 15 — Battery contacts. Insert the battery contacts (spring terminals) into their corresponding positions on the case.

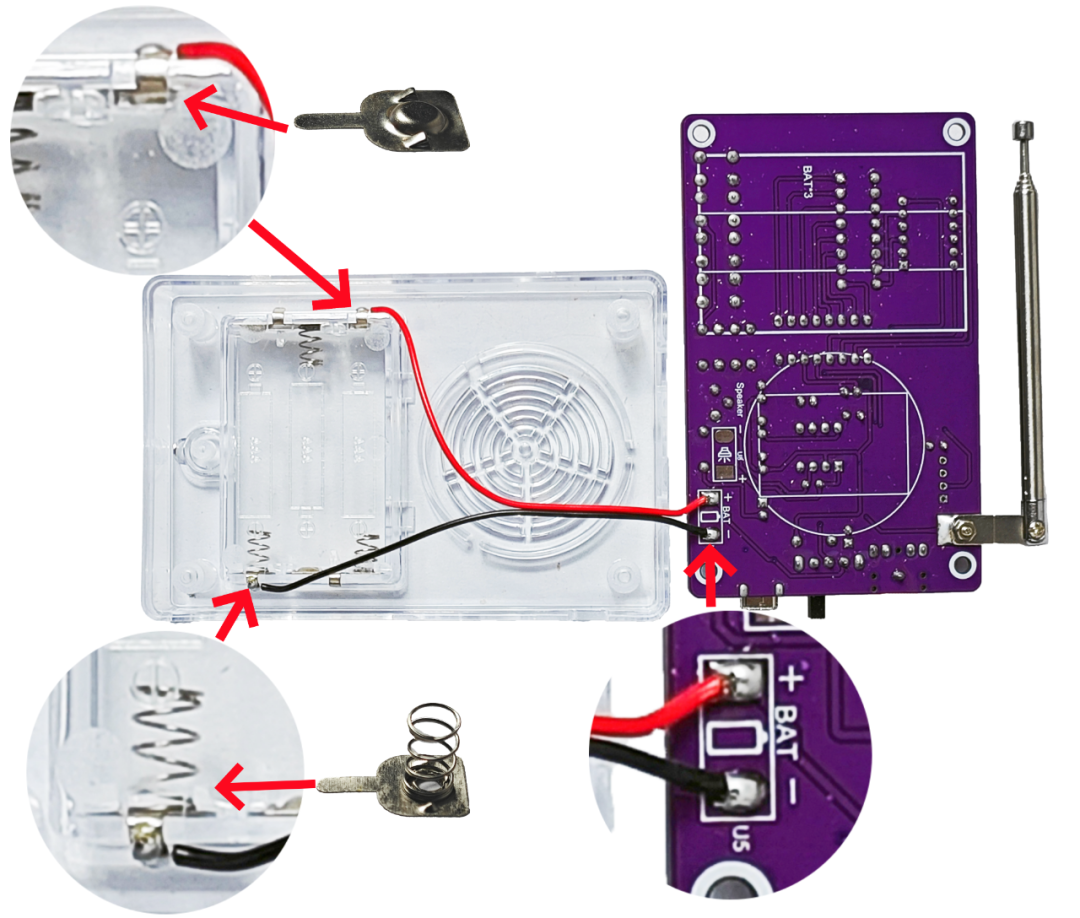

Step 16 — Wire the battery contact. Solder one end of the red/black wire to the short battery contact, and the other end to the circuit board. (Red +, Black −)

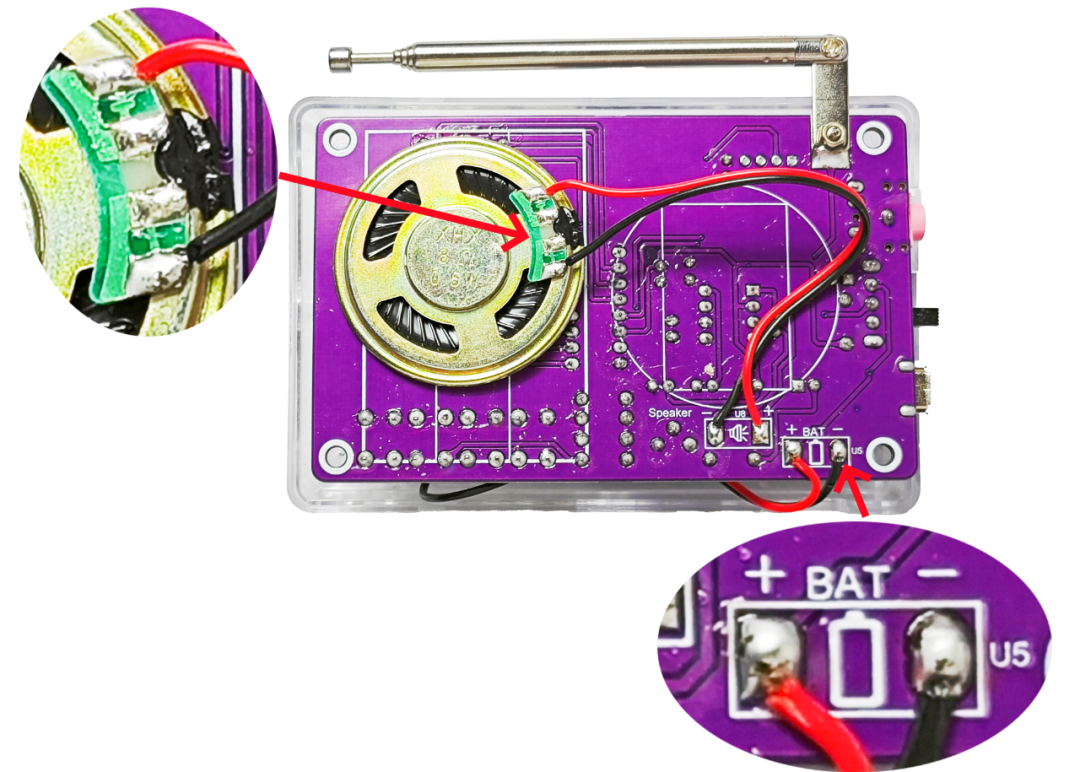

Step 17 — Wire the speaker. Solder one end of the red/black wire to the speaker, and the other end to the circuit board. (Red +, Black −)

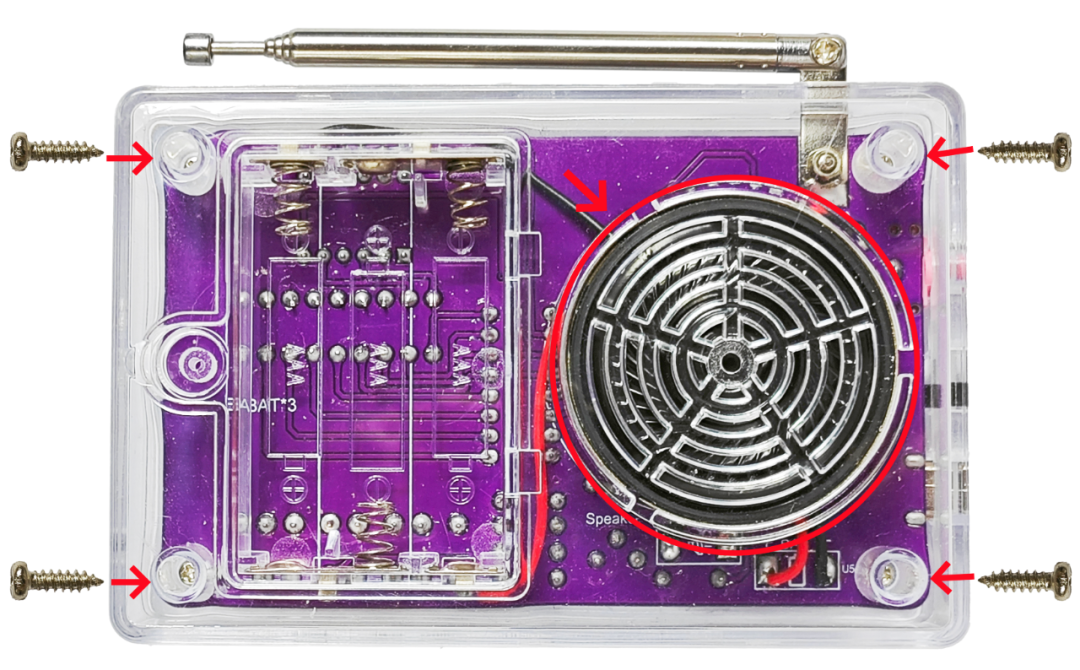

Step 18 — Fit the speaker and close the case. Fit the speaker into its slot, close the case, and secure it with the self-tapping screws.

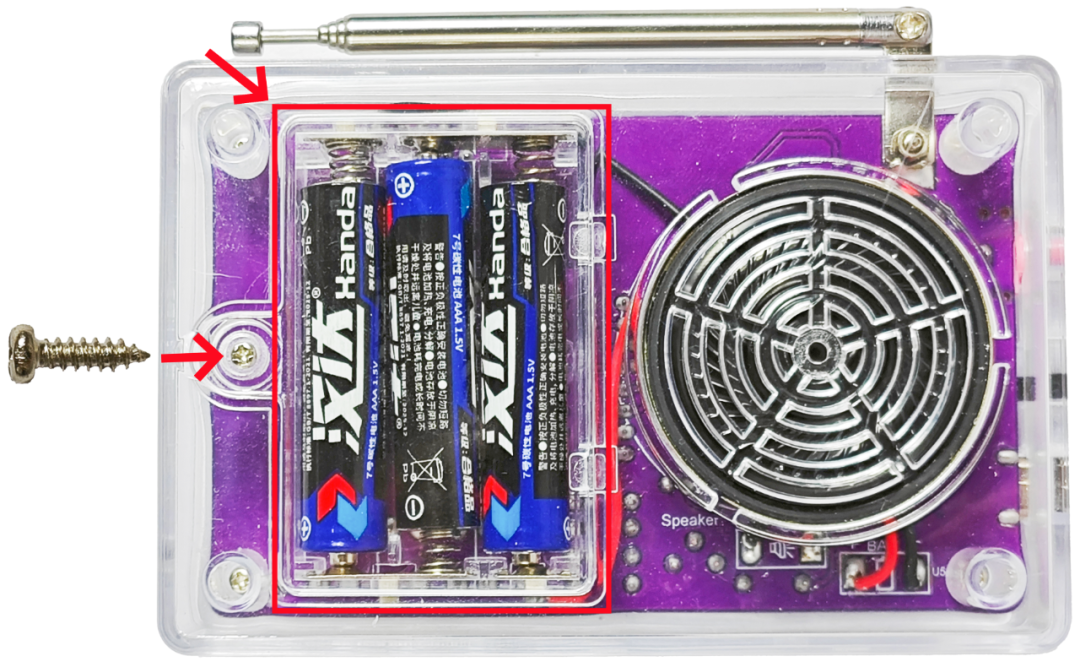

Step 19 — Batteries and battery cover. Install the batteries, close the battery cover, and secure it with a self-tapping screw.

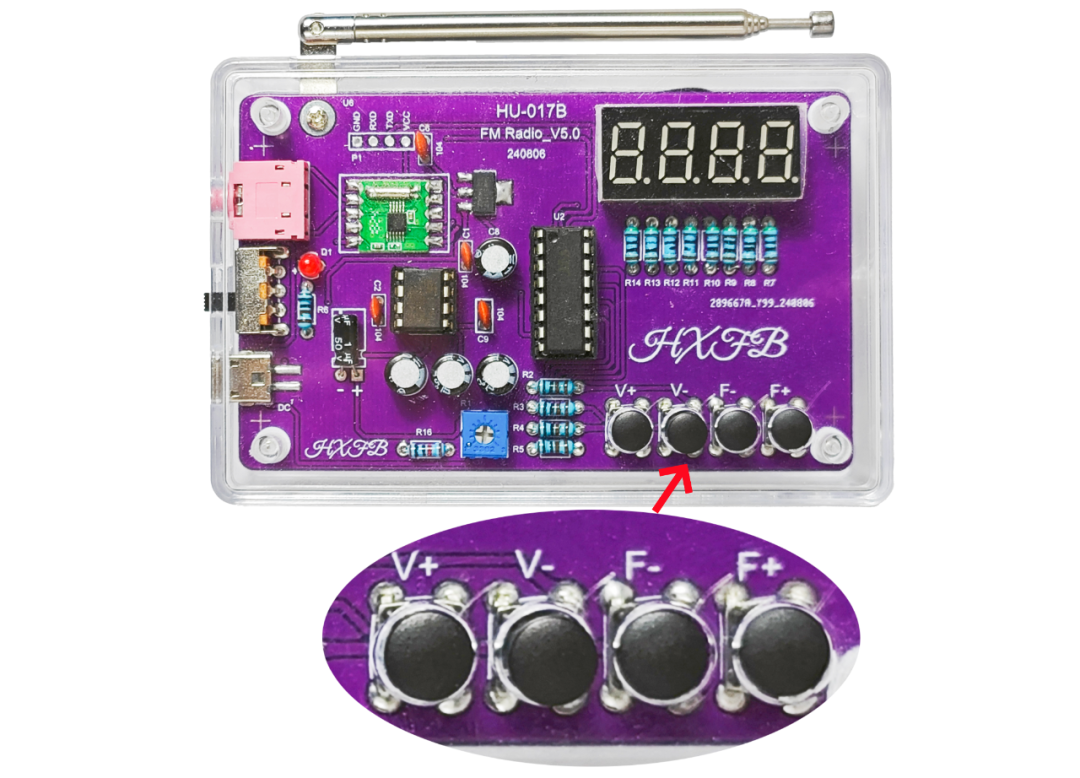

Step 20 — Button caps. Install the button caps. Your radio is now complete.

VII. Instructions for Use

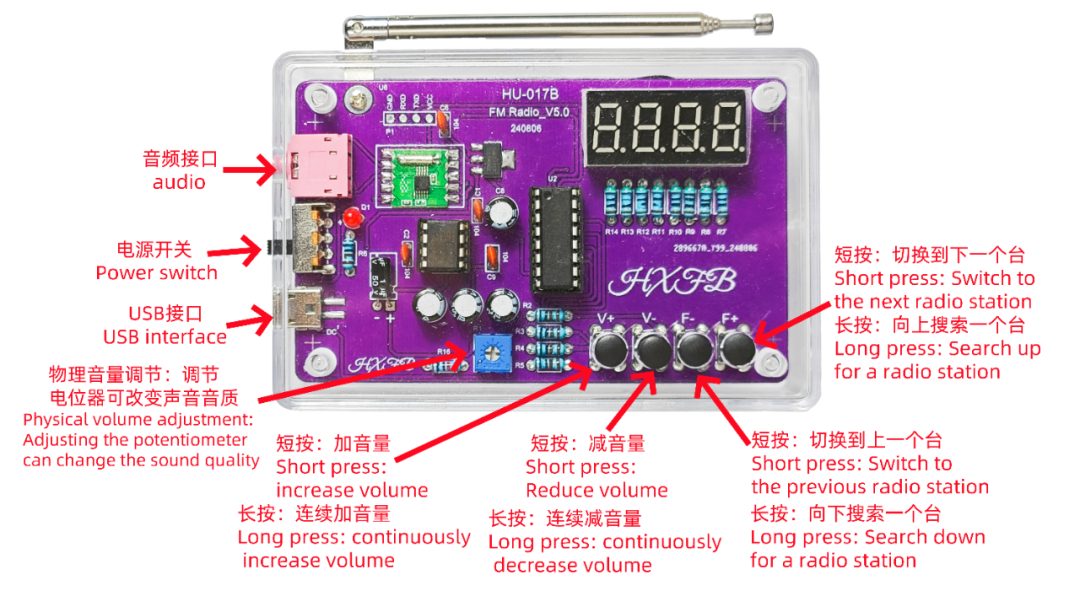

1. Interface description

Attention: The USB port and the batteries cannot power the radio at the same time — choose one or the other, otherwise the radio may be damaged. Before closing the case, adjust the potentiometer to set the volume to a level you are satisfied with.

Atención: El puerto USB y las pilas no pueden alimentar la radio al mismo tiempo — debes elegir una de las dos opciones, de lo contrario la radio podría dañarse. Antes de cerrar la carcasa, ajusta el potenciómetro para dejar el volumen a un nivel de tu agrado.

2. Operating instructions

Main interface (with no settings changed, only the channel is shown by default)

Setting mode

Function	Operation	Description
Radio threshold	Short press V+ or V- to change the value, short press F+ or F- to save and move to the next setting	Range 0–15, default 4. A higher value finds more stations (including weak or invalid ones); a lower value finds fewer stations (and fewer weak or invalid ones).
Power-saving mode	Short press V+ or V- to turn on/off, short press F+ or F- to save and move to the next setting	Range 0–1, default 0. 0 = off, 1 = on. In power-saving mode, about 13 seconds without any input automatically turns off the digital tube display.
Signal strength display	Short press V+ or V- to turn on/off, short press F+ or F- to save and return to the main interface	Range 0–1, default 0. 0 = off, 1 = on. When turned on, the main interface alternates between the frequency (e.g. ) and the signal strength (e.g. ).

Función	Operación	Descripción
Umbral de radio	Pulsación corta en V+ o V- para cambiar el valor, pulsación corta en F+ o F- para guardar y pasar al siguiente ajuste	Rango 0–15, valor por defecto 4. Un valor más alto encuentra más emisoras (incluyendo señales débiles o no válidas); un valor más bajo encuentra menos emisoras (y menos señales débiles o no válidas).
Modo de ahorro de energía	Pulsación corta en V+ o V- para activar/desactivar, pulsación corta en F+ o F- para guardar y pasar al siguiente ajuste	Rango 0–1, valor por defecto 0. 0 = apagado, 1 = encendido. En modo de ahorro de energía, tras unos 13 segundos sin ninguna acción, la pantalla de tubo digital se apaga automáticamente.
Visualización de intensidad de señal	Pulsación corta en V+ o V- para activar/desactivar, pulsación corta en F+ o F- para guardar y volver a la interfaz principal	Rango 0–1, valor por defecto 0. 0 = apagado, 1 = encendido. Al activarlo, la interfaz principal alterna entre la frecuencia (por ejemplo, ) y la intensidad de señal (por ejemplo, ).

Channel management mode (the digital tube flashes while in this mode)

Icon reference used above: threshold setting · power-saving setting · signal-strength setting .

Referencia de íconos usados arriba: ajuste de umbral · ajuste de ahorro de energía · ajuste de intensidad de señal .
